Erdung - Ein Schlüssel zu guter Hütesicherheit



Die Wichtigkeit einer guten Erdung



667.602_3

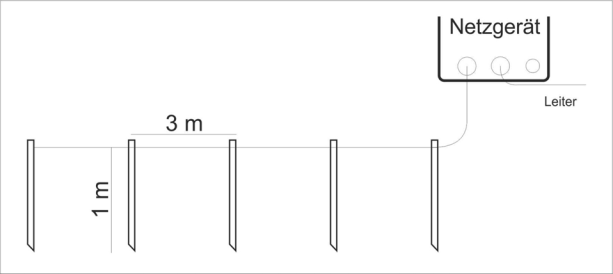

Mindestens 2 bzw. 3 verzinkte Erdstäbe, jeweils 1 m lang, im Abstand von 2 m in den Boden einschlagen. Die Erdstäbe sollen unterirdisch miteinander verbunden sein. Sorgen Sie für eine gute Verbindung zwischen Weidezaungerät und Erdstäbe. Verwenden Sie ein gut leitendes Anschlusskabel, z.B. verzinkter Eisendraht Ø 2.5 mm oder FISOL-Erdkabel.

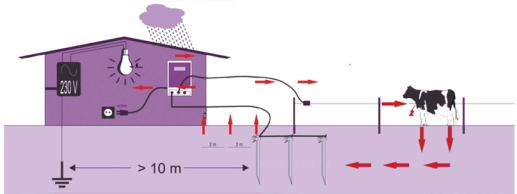

WICHTIG: Die Erdung des Gerätes muss ganz und gar unabhängig von der Hauserdung sein und einen Mindestabstand von 10 m zu dieser aufweisen.

Erdung bei sehr trockenem Boden



Bei trockenem Boden bzw. langen Weidezäunen kann die Effizienz der Erdung erhöht werden, indem der Nullleiter parallel zum stromführenden Draht installiert und alle 100 m an einem Erdungsstab angeschlossen wird.

667.602_2

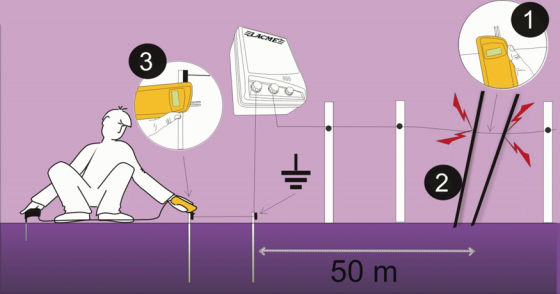

Die Erdungskontrolle mit einem Voltmeter



Sorgen Sie dafür, dass am Zaundraht (1) an einem Punkt in mindestens 50 m Entfernung zum Erdungsspieß eine Spannung von über 2.000 V anliegt.

Lösen Sie dann an diesem Punkt einen Kurzschluss aus, indem Sie Metallstäbe so an den Weidezaun halten, dass die Spannung am Draht um mindestens 1.000 V abfällt (2).

Messen Sie anschließend die Spannung am letzten Erdungsstab (3). Bei einem Messwert von über 500 V installieren Sie zusätzliche Stäbe oder befeuchten Sie die Stelle. Führen Sie die Prüfung so oft durch, bis der Wert stimmt.



Erdung bei Ultra-Niedrig-Impedanz Geräten UBISON 10000 und UBISON 15000



Kontrollierte 10 u. 15 Joule Ultra-Niedrig-Impedanz Zaungeräte speziell für vollkommen eingewachsene Elektrozäune mit hochleitfähigen Leitermaterialen und Erdung. Die UBISON-Geräte verlangen eine perfekte Erdung, um ein wirksames Zaunsystem zu gewährleisten. Verwenden Sie mindestens 5 Erdungsstäbe von je 1 Meter lang, im Abstand von 2 bis 3 Metern. Bei UBISON-Zaunanlagen darf die Erdung nicht mehr als 300 V sein. Ansonsten zusätzliche Erdungsstäbe einsetzen.
